101 实验设施:跨介质试验水池

 二维码 407
发表时间:2019-09-18 00:27

1 水池基本参数

长30米,宽4米,深4米。

2 配套设施

(1)5吨轨道式龙门吊;

(2)100kW三相交流电;

(3)修配车间,具备普通车床、钻床等工具,具备模型修配能力;

(4)60/100/130mm口径斜入水发射装置水,最大倾角30°;

(5)100/150mm口径水下发射装置,发射深度2米;

(6)空气炮自动充气控制和发射控制系统;

(7)水下高速摄像阵列系统,满幅面4000fps,最大画幅3840x1024;

(8)多层钢板变倾角拦截装置;

(9)强磁打捞装置;

(10)10MPa大型空气压缩机,用于空气炮充气;40MPa小型空气压缩机用于模型内置气瓶充气;

(11)装配调试车间和发射控制大厅;

(12)常用标准件库和电子元器件库。

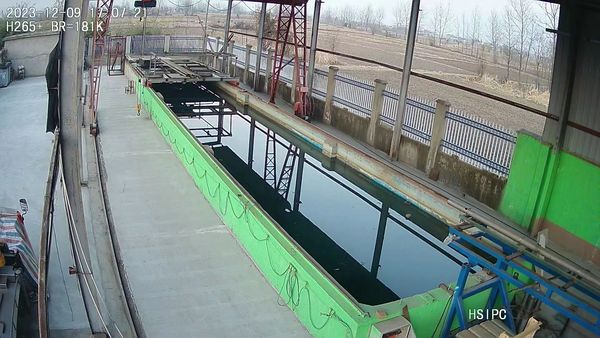

图1 水池全景
微信图片_20231211151715.jpg 微信图片_20231211151707.jpg

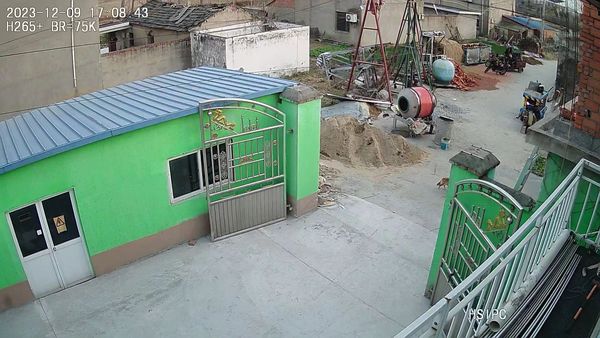

图2 加工车间

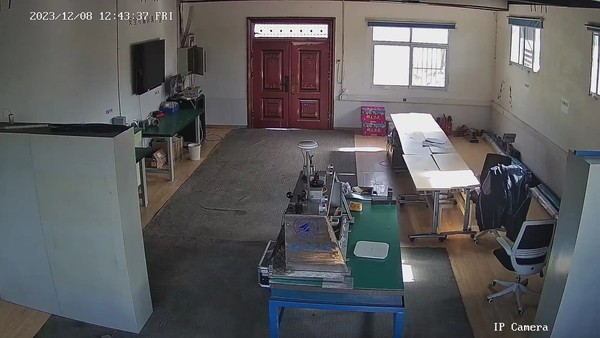

图3 装配调试与发控大厅
